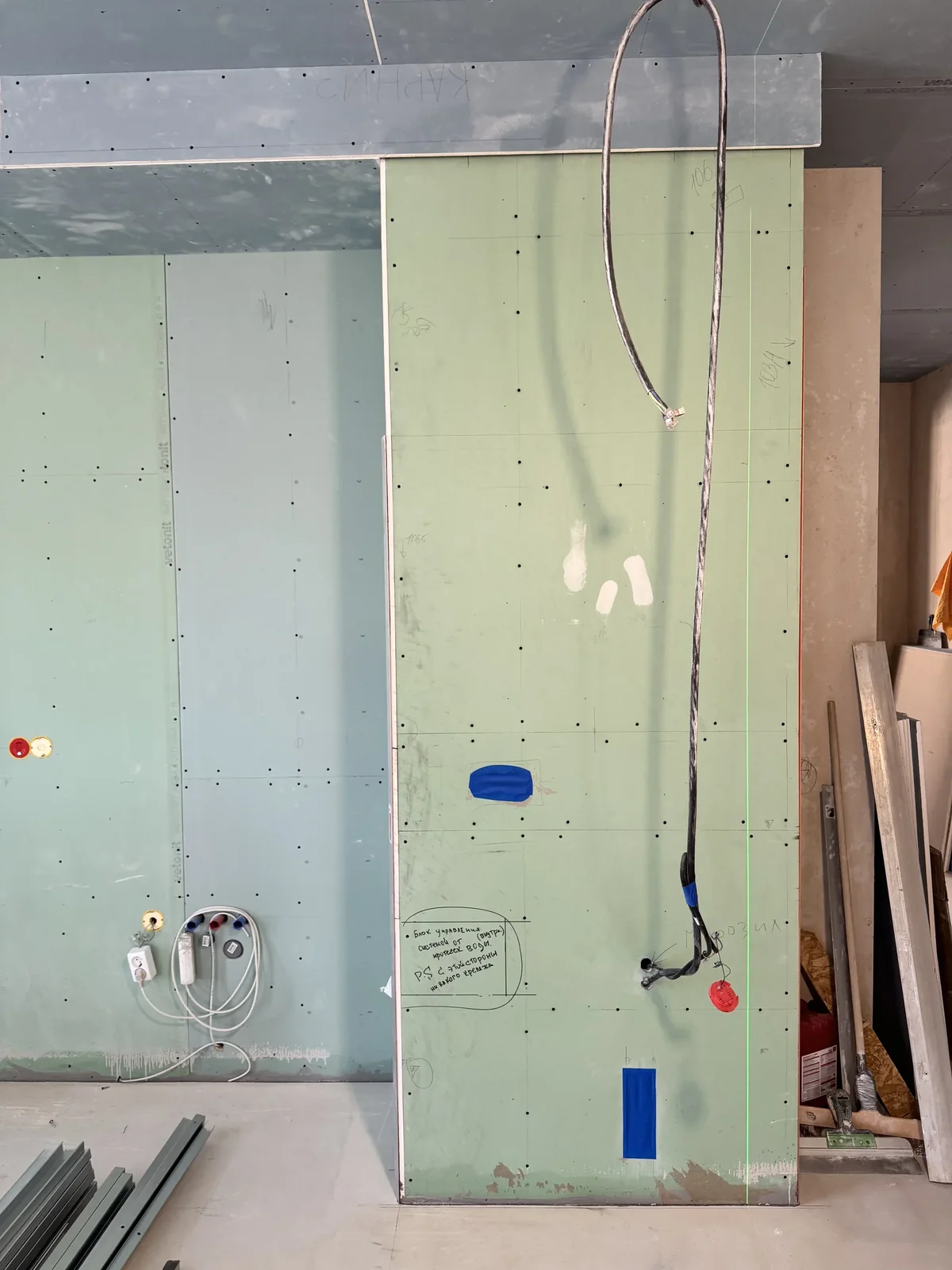

Видео 1 · повторный замер кухни
Маршрут по потолочному коробу, отделочным размерам и инженерным зонам.
Это демонстрационный объект на основе реального рабочего комплекта. Можно открыть все 12 фотографий и оба листа чертежа. Загрузка PDF, DWG, ZIP, видео и отправка комплекта отключены.
Общая карточка объекта
Показана рабочая структура комплекта: чертежи, фото объекта и технические комментарии.
ОбъектДемонстрационный объект D-01
ЗонаКухня · повторный замер
Материалы2 листа · 12 фото · 2 видеокомментария
Видео замера
Содержание и расположение блоков показаны; сами файлы не публикуются.

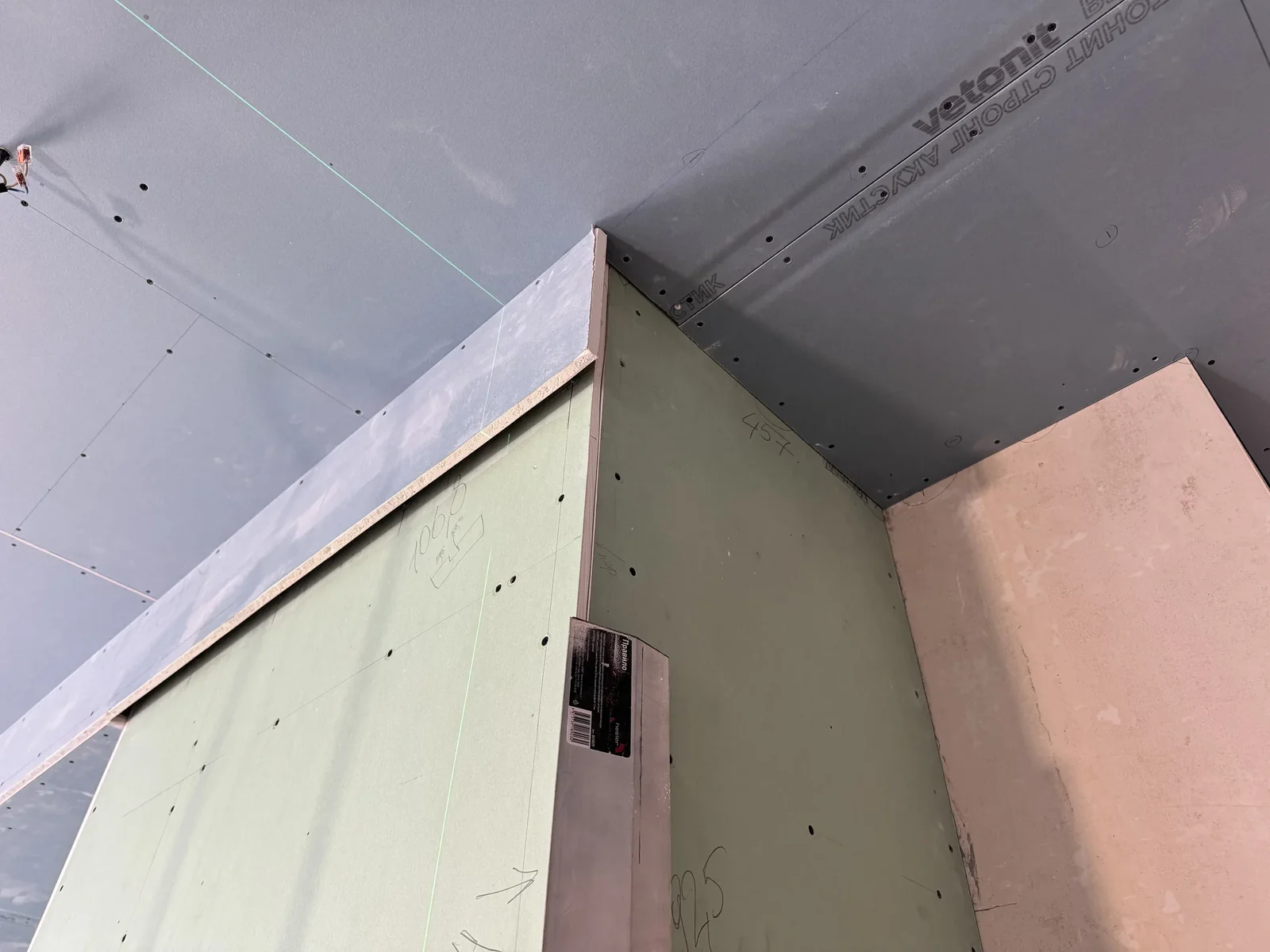

Видео 2 · уточнение по коробу
Показаны верхний и боковой выступы после чистовой отделки.
PDF-чертежи замера
Два реальных листа открываются в просмотрщике; исходные PDF и DWG не передаются.

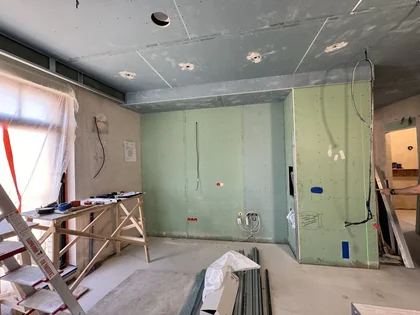

Демонстрационный объект D-01 · повторный замер
Четыре комментария собраны по реальным зонам и связаны с двенадцатью фотографиями объекта.
Потолок и короб готовы; пол поднимется на +16 мм.
Все высоты со звездочкой уменьшатся на 16 мм; до верхнего потолочного короба — еще на 2 мм из-за шпаклевки, всего на 18 мм.

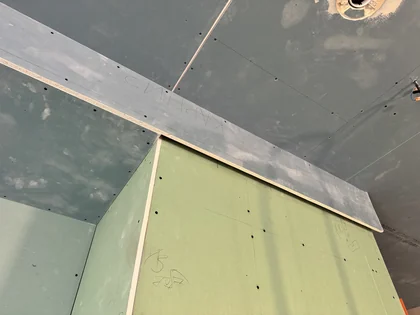

Короб: провод холодильника/морозилки; верхний выступ сейчас 35 мм, после отделки станет 22 мм.
Зона без крепления относится к коробу.

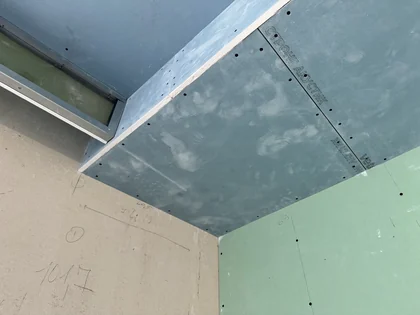

Глубина короба 620 мм. Закарнизная ниша — узкая полоса вдоль оконной стены от окончания короба.

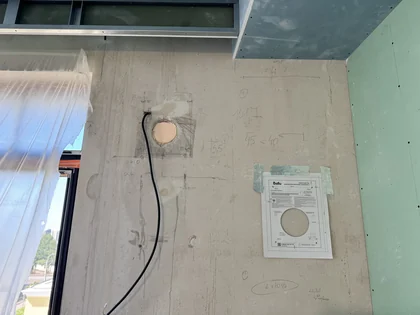

На оконной стене — место будущего бризера.
